dry
50
SUmI FLat
1.
Conectar el sumidero a la
tubería y formar las pendientes,
protegiendo el interior con la
tapa de color rojo que después
retiraremos.
6.
Formar las esquinas plegando
la lámina.
Para una acabado
perfecto utilizar las piezas
premoldeadas CORNER IN y
CORNER OuT.
2.
Extender una capa fina de
cemento cola con la llana de
4 mm.
3.
Retirar la tapa de color rojo
y colocar la tapa con lámina
termosellada, asegurándose de
que quede bien encajada.
7.
Proteger el agujero del sumidero con la pieza tubular blanca
(para evitar que se ensucie). Extender el cemento cola sobre la
lámina y colocar la cuna del lineal sobre el sumidero.
8.
Retirar la pieza tubular blanca
y proceder al alicatado de suelo
y paredes.
9.
Colocar el cierre hidráulico (solamente en el caso de que
la instalación no esté conectada a un bote sinfónico central) y
seguidamente la rejilla. Ya tenemos lista la ducha perfectamente
acabada y con garantía total de impermeabilización.
4.
Comprobar que la lámina esté
bien extendida y sacar el aire que se
pueda haber generado con ayuda
de la llana.
5.
Revestir la pared con la
lámina Revestech DRY50
dejando un solape entre
láminas de al menos 5 cm.
Indicaciones de instalación
Detalles de instalación del sumidero FLAT / Revestech FLAT gully installations details / Détails pour installation du puisard siphon FLAT/ Particolari per l’installazione del sifone sumi FLAT / Detalhes de instalação do sifão de escoamento FLAT
1.

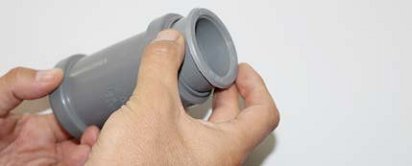

unir el manguito Ø50-50H con la salida del Sumi FLAT.
2.

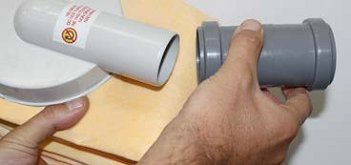

Si fuera necesario reducir, encolamos la reducción Ø50-40H, y la inserta-
mos en el manguito.
